图像处理技术

灰度图与颜色空间

# 灰度图转换
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

# HSV色彩空间转换
hsv = cv2.cvtColor(img, cv2.COLOR_BGR2HSV)

HSV 色彩空间:

H (色调): 主波长，颜色种类
S (饱和度): 颜色纯度/颜色的阴影
V (亮度): 颜色的明暗程度

HSV色彩空间示例

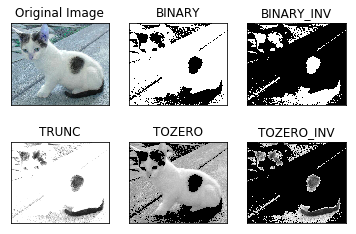

阈值处理

函数详解

`cv2.threshold(src, thresh, maxval, type)`

功能: 对图像进行阈值处理，将灰度图像转换为二值图像
参数:
src: 输入图像，必须是单通道灰度图像
thresh: 阈值 (float)
maxval: 当像素值超过阈值时赋予的新值 (float)
type: 阈值类型 (int)
阈值类型:
cv2.THRESH_BINARY: 二值化，src > thresh ? maxval : 0
cv2.THRESH_BINARY_INV: 反二值化，src > thresh ? 0 : maxval
cv2.THRESH_TRUNC: 截断，src > thresh ? thresh : src
cv2.THRESH_TOZERO: 阈值化为零，src > thresh ? src : 0
cv2.THRESH_TOZERO_INV: 反阈值化为零，src > thresh ? 0 : src
返回值: 元组 (retval, dst)
retval: 计算出的阈值
dst: 输出图像

graph LR
    A[灰度图像] --> B[阈值处理]
    B --> C1[THRESH_BINARY<br>二值化]
    B --> C2[THRESH_BINARY_INV<br>反二值化]
    B --> C3[THRESH_TRUNC<br>截断]
    B --> C4[THRESH_TOZERO<br>阈值化为零]
    B --> C5[THRESH_TOZERO_INV<br>反阈值化为零]

    style A fill:#FF3D71,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style B fill:#00D4FF,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C1 fill:#00C851,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C2 fill:#FF9500,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C3 fill:#9C27B0,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C4 fill:#E91E63,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C5 fill:#FF5722,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF

阈值处理数学表达式:

d s t (x, y) = {\begin{cases} m a x v a l & if s r c (x, y) > t h r e s h (THRESH\_BINARY) \\ 0 & otherwise \end{cases}

d s t (x, y) = {\begin{cases} 0 & if s r c (x, y) > t h r e s h (THRESH\_BINARY\_INV) \\ m a x v a l & otherwise \end{cases}

d s t (x, y) = {\begin{cases} t h r e s h & if s r c (x, y) > t h r e s h (THRESH\_TRUNC) \\ s r c (x, y) & otherwise \end{cases}

d s t (x, y) = {\begin{cases} s r c (x, y) & if s r c (x, y) > t h r e s h (THRESH\_TOZERO) \\ 0 & otherwise \end{cases}

d s t (x, y) = {\begin{cases} 0 & if s r c (x, y) > t h r e s h (THRESH\_TOZERO\_INV) \\ s r c (x, y) & otherwise \end{cases}

图像平滑

函数详解

`cv2.blur(src, ksize, anchor=None, borderType=None)`

功能: 均值滤波，简单的图像平滑
参数:
src: 输入图像
ksize: 滤波核大小 (tuple): (width, height)
anchor: 锚点位置，默认为(-1, -1)，表示核中心
borderType: 边界处理方式

`cv2.GaussianBlur(src, ksize, sigmaX, sigmaY=None, borderType=None)`

功能: 高斯滤波，更自然的图像平滑
参数:
src: 输入图像
ksize: 高斯核大小 (tuple): (width, height)，必须为奇数
sigmaX: X 方向的标准差 (float)
sigmaY: Y 方向的标准差 (float)，默认为 None
borderType: 边界处理方式

`cv2.medianBlur(src, ksize)`

功能: 中值滤波，对椒盐噪声效果好
参数:
src: 输入图像
ksize: 滤波核大小 (int)，必须为奇数

`cv2.boxFilter(src, ddepth, ksize, anchor=None, normalize=True, borderType=None)`

功能: 方框滤波，可选择是否归一化
参数:
src: 输入图像
ddepth: 输出图像深度，-1 表示与输入相同
ksize: 滤波核大小 (tuple): (width, height)
anchor: 锚点位置
normalize: 是否归一化 (bool)
borderType: 边界处理方式

graph LR
    A[噪声图像] --> B[图像平滑]
    B --> C1[均值滤波<br>cv2.blur]
    B --> C2[方框滤波<br>cv2.boxFilter]
    B --> C3[高斯滤波<br>cv2.GaussianBlur]
    B --> C4[中值滤波<br>cv2.medianBlur]

    style A fill:#FF3D71,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style B fill:#00D4FF,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C1 fill:#00C851,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C2 fill:#FF9500,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C3 fill:#9C27B0,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C4 fill:#E91E63,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF

高斯滤波核的数学表达式:

G (x, y) = \frac{1}{2 π σ^{2}} e^{- \frac{x^{2} + y^{2}}{2 σ^{2}}}

高斯滤波器的权重随着距离中心点的增加而减小，符合正态分布，使得图像平滑效果更自然。对于一个 $(2 k + 1) \times (2 k + 1)$ 的滤波核，其坐标 $(i, j)$ 处的权重为：

H (i, j) = \frac{1}{2 π σ^{2}} e^{- \frac{(i - k)^{2} + (j - k)^{2}}{2 σ^{2}}}

其中 $σ$ 是高斯分布的标准差，决定了平滑程度。 $σ$ 越大，图像越模糊。

噪声图像

形态学操作

函数详解

`cv2.getStructuringElement(shape, ksize, anchor=None)`

功能: 创建结构元素（形态学核）
参数:
shape: 结构元素形状
cv2.MORPH_RECT: 矩形
cv2.MORPH_ELLIPSE: 椭圆
cv2.MORPH_CROSS: 十字形
ksize: 结构元素大小 (tuple): (width, height)
anchor: 锚点位置，默认为(-1, -1)

`cv2.erode(src, kernel, iterations=1, borderType=None, borderValue=None)`

功能: 腐蚀操作
参数:
src: 输入图像，通常是二值图像
kernel: 结构元素
iterations: 腐蚀次数 (int)
borderType: 边界处理方式
borderValue: 边界值

`cv2.dilate(src, kernel, iterations=1, borderType=None, borderValue=None)`

功能: 膨胀操作
参数:
src: 输入图像
kernel: 结构元素
iterations: 膨胀次数 (int)
borderType: 边界处理方式
borderValue: 边界值

`cv2.morphologyEx(src, op, kernel, iterations=1, borderType=None, borderValue=None)`

功能: 高级形态学操作
参数:
src: 输入图像
op: 形态学操作类型
cv2.MORPH_OPEN: 开运算 (先腐蚀后膨胀)
cv2.MORPH_CLOSE: 闭运算 (先膨胀后腐蚀)
cv2.MORPH_GRADIENT: 形态学梯度 (膨胀-腐蚀)
cv2.MORPH_TOPHAT: 顶帽 (原图-开运算)
cv2.MORPH_BLACKHAT: 黑帽 (闭运算-原图)
kernel: 结构元素
iterations: 操作次数

graph LR
    A[二值图像] --> B[形态学操作]
    B --> C1[腐蚀<br>cv2.erode]
    B --> C2[膨胀<br>cv2.dilate]
    B --> C3[开运算<br>先腐蚀后膨胀]
    B --> C4[闭运算<br>先膨胀后腐蚀]
    B --> C5[形态学梯度<br>膨胀-腐蚀]
    B --> C6[顶帽<br>原图-开运算]
    B --> C7[黑帽<br>闭运算-原图]

    style A fill:#FF3D71,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style B fill:#00D4FF,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C1 fill:#00C851,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C2 fill:#FF9500,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C3 fill:#9C27B0,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C4 fill:#E91E63,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C5 fill:#FF5722,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C6 fill:#2196F3,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C7 fill:#4CAF50,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF

腐蚀和膨胀的数学表达式:

腐蚀操作:

dst (x, y) = min_{(x^{'}, y^{'}) \in kernel} src (x + x^{'}, y + y^{'})

腐蚀操作通过在图像上滑动结构元素(kernel)，将核内的像素值取最小值替代中心像素。直观理解是"腐蚀"掉目标的边缘，使白色区域缩小，黑色区域扩大。

膨胀操作:

dst (x, y) = max_{(x^{'}, y^{'}) \in kernel} src (x - x^{'}, y - y^{'})

膨胀操作通过在图像上滑动结构元素(kernel)，将核内的像素值取最大值替代中心像素。直观理解是使目标的边缘"膨胀"，白色区域扩大，黑色区域缩小。

开运算:

open (I) = dilate (erode (I))

闭运算:

close (I) = erode (dilate (I))

图像梯度

graph LR
    A[图像] --> B[梯度检测]
    B --> C1[Sobel算子<br>一阶导数]
    B --> C2[Scharr算子<br>Sobel增强版]
    B --> C3[Laplacian算子<br>二阶导数]

    style A fill:#FF3D71,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style B fill:#00D4FF,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C1 fill:#00C851,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C2 fill:#FF9500,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C3 fill:#9C27B0,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF

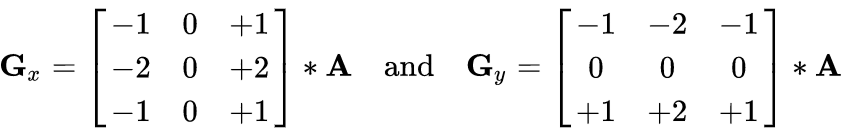

Sobel 算子的数学表达式:

X 方向 Sobel:

G_{x} = [\begin{matrix} - 1 & 0 & + 1 \\ - 2 & 0 & + 2 \\ - 1 & 0 & + 1 \end{matrix}] * A

Y 方向 Sobel:

G_{y} = [\begin{matrix} - 1 & - 2 & - 1 \\ 0 & 0 & 0 \\ + 1 & + 2 & + 1 \end{matrix}] * A

梯度强度:

G = \sqrt{G_{x}^{2} + G_{y}^{2}}

梯度方向:

θ = \arctan (\frac{G_{y}}{G_{x}})

Sobel 算子通过计算图像在水平和垂直方向上的差分，近似求出图像在各点的梯度。由于它是一阶导数算子，对噪声敏感性较低，是一种常用的边缘检测算子。

Scharr 算子:

S_{x} = [\begin{matrix} - 3 & 0 & + 3 \\ - 10 & 0 & + 10 \\ - 3 & 0 & + 3 \end{matrix}] * A

S_{y} = [\begin{matrix} - 3 & - 10 & - 3 \\ 0 & 0 & 0 \\ + 3 & + 10 & + 3 \end{matrix}] * A

Scharr 算子是 Sobel 算子的改进版，在保持 Sobel 轻量级的同时提高了方向不变性，对于精细边缘检测效果更好。

Laplacian 算子:

Laplacian = [\begin{matrix} 0 & 1 & 0 \\ 1 & - 4 & 1 \\ 0 & 1 & 0 \end{matrix}] * A

Laplacian 算子是二阶导数算子，对图像进行二阶导数运算，可以同时检测出水平和垂直方向的边缘。由于是二阶导数，对噪声更为敏感。

函数详解

`cv2.Sobel(src, ddepth, dx, dy, ksize=3, scale=1, delta=0, borderType=None)`

功能: Sobel 算子边缘检测
参数:
src: 输入图像
ddepth: 输出图像深度
cv2.CV_8U: 8 位无符号整数
cv2.CV_16S: 16 位有符号整数
cv2.CV_32F: 32 位浮点数
cv2.CV_64F: 64 位浮点数
dx: X 方向导数的阶数 (int)
dy: Y 方向导数的阶数 (int)
ksize: Sobel 核大小 (int)，必须为 1,3,5,7
scale: 缩放因子 (float)
delta: 可选的偏移量 (float)
borderType: 边界处理方式

`cv2.Scharr(src, ddepth, dx, dy, scale=1, delta=0, borderType=None)`

功能: Scharr 算子，Sobel 的改进版
参数: 与 Sobel 类似，但没有 ksize 参数（固定为 3x3）

`cv2.Laplacian(src, ddepth, ksize=1, scale=1, delta=0, borderType=None)`

功能: Laplacian 算子，二阶导数
参数:
src: 输入图像
ddepth: 输出图像深度
ksize: 核大小 (int)
scale: 缩放因子
delta: 偏移量
borderType: 边界处理方式

`cv2.convertScaleAbs(src, alpha=1, beta=0)`

功能: 将图像转换为 8 位无符号整数并取绝对值
参数:
src: 输入图像
alpha: 缩放系数 (float)
beta: 偏移量 (float)
公式: $\text{dst} = \text{saturate_cast}^{\text{uchar}}(|\text{src} \times \alpha + \beta|)$

`cv2.addWeighted(src1, alpha, src2, beta, gamma, dst=None, dtype=-1)`

功能: 图像加权融合
参数:
src1: 第一个输入图像
alpha: 第一个图像的权重 (float)
src2: 第二个输入图像
beta: 第二个图像的权重 (float)
gamma: 加到结果上的标量值 (float)
公式: $\text{dst} = \text{src1} \times \alpha + \text{src2} \times \beta + \gamma$

# 读取图像并转为灰度图
img = cv2.imread('lena.jpg', cv2.IMREAD_GRAYSCALE)

# Sobel 算子 - 分别计算 x 和 y 方向
sobelx = cv2.Sobel(img, cv2.CV_64F, 1, 0, ksize=3)  # x方向，ksize是核大小
sobely = cv2.Sobel(img, cv2.CV_64F, 0, 1, ksize=3)  # y方向

# 取绝对值并转换为 uint8 类型
sobelx = cv2.convertScaleAbs(sobelx)
sobely = cv2.convertScaleAbs(sobely)

# 合并 x 和 y 方向的梯度
sobelxy = cv2.addWeighted(sobelx, 0.5, sobely, 0.5, 0)

# Scharr 算子 - 比 Sobel 更精确
scharrx = cv2.Scharr(img, cv2.CV_64F, 1, 0)
scharry = cv2.Scharr(img, cv2.CV_64F, 0, 1)
scharrx = cv2.convertScaleAbs(scharrx)
scharry = cv2.convertScaleAbs(scharry)
scharrxy = cv2.addWeighted(scharrx, 0.5, scharry, 0.5, 0)

# Laplacian 算子 - 二阶导数
laplacian = cv2.Laplacian(img, cv2.CV_64F)
laplacian = cv2.convertScaleAbs(laplacian)

Sobel算子

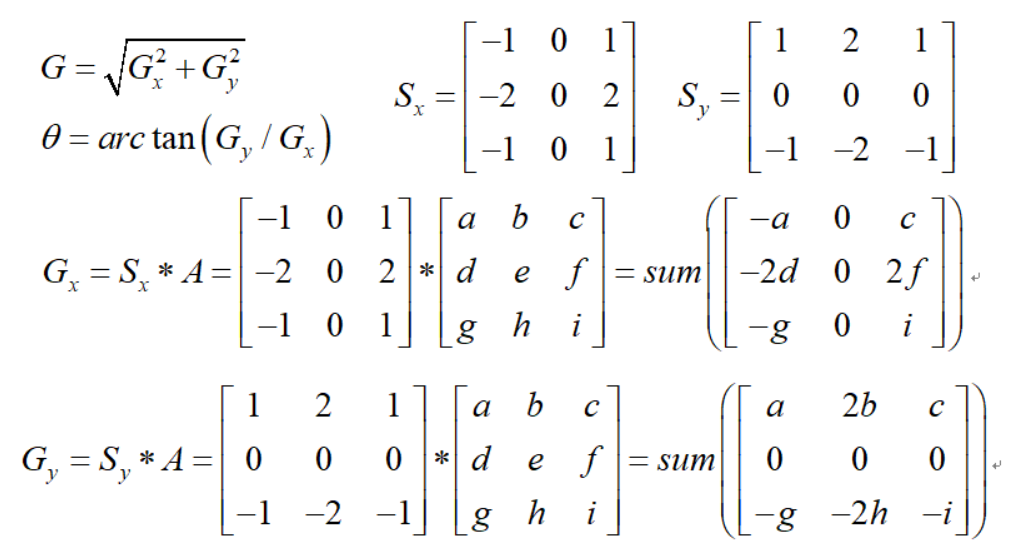

Canny 边缘检测

graph LR
    A[图像] --> B[高斯滤波<br>去噪]
    B --> C[计算梯度强度和方向]
    C --> D[非极大值抑制]
    D --> E[双阈值检测]
    E --> F[边缘连接]

    style A fill:#FF3D71,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style B fill:#00D4FF,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C fill:#00C851,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style D fill:#FF9500,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style E fill:#9C27B0,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style F fill:#E91E63,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF

Canny 边缘检测步骤:

高斯滤波: 使用高斯滤波器平滑图像，去除噪声
- 滤波器的大小由 $σ$ 确定，一般 $σ = 1.4$ ，滤波核大小为 $5 \times 5$
计算梯度: 使用 Sobel 算子计算每个像素点的梯度强度和方向
- 梯度强度： $G = \sqrt{G_{x}^{2} + G_{y}^{2}}$
- 梯度方向： $θ = \arctan (\frac{G_{y}}{G_{x}})$
- 梯度方向一般被量化为 4 个主方向：0°, 45°, 90°, 135°
非极大值抑制(NMS): 沿梯度方向，如果像素梯度值不是局部最大值，则将其抑制为零
- 保留"山脊"上的像素，抑制其他像素，使边缘变细
双阈值检测: 使用两个阈值 $T_{high}$ 和 $T_{low}$ 对图像进行二值化
- 强边缘: $G > T_{high}$ ，直接保留
- 弱边缘: $T_{low} < G < T_{high}$ ，需要进一步判断
- 非边缘: $G < T_{low}$ ，直接丢弃
边缘连接: 对弱边缘像素进行判断，如果与强边缘像素相连，则保留，否则丢弃
- 常使用 8 邻域连通性判断
- 最终得到的边缘是由强边缘点连成的单像素宽的曲线

Canny 边缘检测算法可以通过调整 $T_{high}$ 和 $T_{low}$ 阈值来控制检测结果。OpenCV 中一般推荐比例 $T_{high} : T_{low} = 2 : 1$ 或 $3 : 1$ 。

函数详解

`cv2.Canny(image, threshold1, threshold2, edges=None, apertureSize=3, L2gradient=False)`

功能: Canny 边缘检测算法
参数:
image: 输入图像，必须是 8 位灰度图像
threshold1: 第一个阈值（低阈值）(float)
threshold2: 第二个阈值（高阈值）(float)
edges: 输出边缘图像（可选）
apertureSize: Sobel 算子孔径大小 (int)，必须为 3,5,7
L2gradient: 是否使用 L2 范数计算梯度幅值 (bool)
True: $\sqrt{(d I / d x)^{2} + (d I / d y)^{2}}$
False: $| d I / d x | + | d I / d y |$
返回值: 边缘检测结果图像

# Canny 边缘检测示例
img = cv2.imread('lena.jpg', cv2.IMREAD_GRAYSCALE)

# 使用不同的阈值进行 Canny 边缘检测
edges1 = cv2.Canny(img, 50, 150)  # 低阈值 = 50, 高阈值 = 150
edges2 = cv2.Canny(img, 100, 200)  # 低阈值 = 100, 高阈值 = 200
edges3 = cv2.Canny(img, 150, 250)  # 低阈值 = 150, 高阈值 = 250

# 步骤分解 (用于教学目的)
# 1. 高斯滤波
blurred = cv2.GaussianBlur(img, (5, 5), 1.4)
# 2. 梯度计算
sobelx = cv2.Sobel(blurred, cv2.CV_64F, 1, 0, ksize=3)
sobely = cv2.Sobel(blurred, cv2.CV_64F, 0, 1, ksize=3)
magnitude = np.sqrt(sobelx**2 + sobely**2).astype(np.uint8)
# 3-5. 非极大值抑制、双阈值检测和边缘连接由 cv2.Canny 内部完成

Canny边缘检测

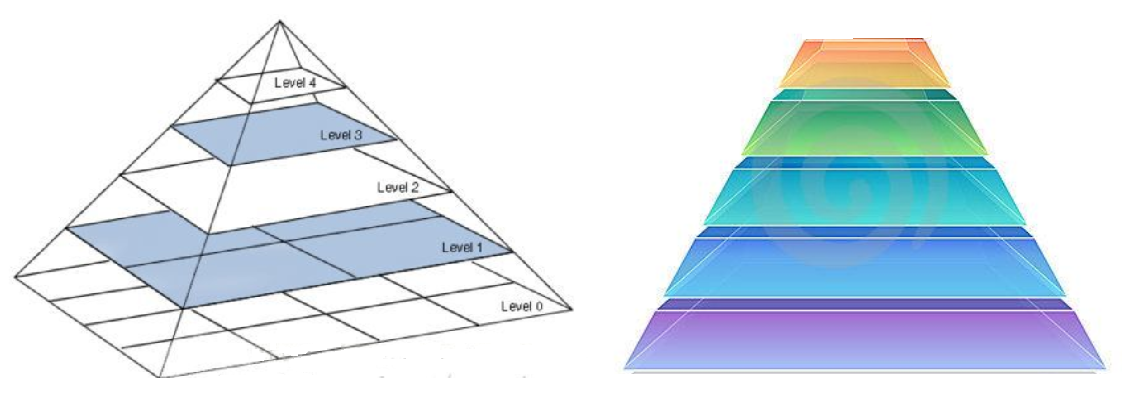

图像金字塔

graph LR
    A[原始图像] --> B[图像金字塔]
    B --> C1[高斯金字塔<br>图像采样]
    B --> C2[拉普拉斯金字塔<br>残差图像]
    C1 --> D1[向下采样<br>pyrDown]
    C1 --> D2[向上采样<br>pyrUp]

    style A fill:#FF3D71,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style B fill:#00D4FF,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C1 fill:#00C851,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C2 fill:#FF9500,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style D1 fill:#9C27B0,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style D2 fill:#E91E63,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF

拉普拉斯金字塔的数学表达式:

L_{i} = G_{i} - pyrUp (G_{i + 1})

其中:

$G_{i}$ 是第 $i$ 层高斯金字塔图像
$pyrUp (G_{i + 1})$ 是将第 $i + 1$ 层高斯金字塔图像上采样到第 $i$ 层大小

高斯金字塔的构建过程:

原始图像 $G_{0}$ 作为第 0 层
对 $G_{0}$ 进行高斯滤波并下采样(隔点采样)得到 $G_{1}$ ，尺寸变为原来的 1/4
重复步骤 2，得到更高层的金字塔 $G_{2}, G_{3}, \dots$

在 OpenCV 中，通过 cv2.pyrDown() 实现高斯金字塔的向下采样，它结合了高斯滤波和下采样两个操作：

G_{i + 1} = pyrDown (G_{i}) = downsample (GaussianBlur (G_{i}))

拉普拉斯金字塔的构建过程:

计算高斯金字塔 $G_{0}, G_{1}, G_{2}, \dots, G_{n}$
对于每一层(除了最顶层)，计算 $L_{i} = G_{i} - pyrUp (G_{i + 1})$

拉普拉斯金字塔常用于图像融合、图像压缩等任务，它保存了不同分辨率下的图像细节信息。

函数详解

`cv2.pyrDown(src, dstsize=None, borderType=None)`

功能: 向下采样，图像尺寸减半
参数:
src: 输入图像
dstsize: 输出图像尺寸 (tuple)，默认为 None（自动计算）
borderType: 边界处理方式
返回值: 下采样后的图像

`cv2.pyrUp(src, dstsize=None, borderType=None)`

功能: 向上采样，图像尺寸加倍
参数:
src: 输入图像
dstsize: 输出图像尺寸 (tuple)，默认为 None（自动计算）
borderType: 边界处理方式
返回值: 上采样后的图像

`cv2.resize(src, dsize, fx=0, fy=0, interpolation=cv2.INTER_LINEAR)`

功能: 调整图像大小
参数:
src: 输入图像
dsize: 输出图像尺寸 (tuple): (width, height)
fx: 水平缩放因子 (float)
fy: 垂直缩放因子 (float)
interpolation: 插值方法
cv2.INTER_LINEAR: 双线性插值（默认）
cv2.INTER_NEAREST: 最近邻插值
cv2.INTER_CUBIC: 双三次插值

# 图像金字塔示例
img = cv2.imread('lena.jpg')

# 构建高斯金字塔
G0 = img.copy()  # 原始图像
G1 = cv2.pyrDown(G0)  # 第一层
G2 = cv2.pyrDown(G1)  # 第二层
G3 = cv2.pyrDown(G2)  # 第三层

# 构建拉普拉斯金字塔
# 注意：pyrUp 需要调整尺寸以匹配上一层
L0 = G0 - cv2.resize(cv2.pyrUp(G1), (G0.shape[1], G0.shape[0]))
L1 = G1 - cv2.resize(cv2.pyrUp(G2), (G1.shape[1], G1.shape[0]))
L2 = G2 - cv2.resize(cv2.pyrUp(G3), (G2.shape[1], G2.shape[0]))

# 将拉普拉斯金字塔转换为可视化图像（加上 127 使结果在 0-255 范围内）
L0_vis = cv2.convertScaleAbs(L0, alpha=1, beta=127)
L1_vis = cv2.convertScaleAbs(L1, alpha=1, beta=127)
L2_vis = cv2.convertScaleAbs(L2, alpha=1, beta=127)

图像金字塔

图像轮廓

graph LR
    A[二值图像] --> B[轮廓检测<br>cv2.findContours]
    B --> C[轮廓绘制<br>cv2.drawContours]
    C --> D1[轮廓面积<br>cv2.contourArea]
    C --> D2[轮廓周长<br>cv2.arcLength]
    C --> D3[轮廓近似<br>cv2.approxPolyDP]

    style A fill:#FF3D71,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style B fill:#00D4FF,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C fill:#00C851,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style D1 fill:#FF9500,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style D2 fill:#9C27B0,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style D3 fill:#E91E63,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF

轮廓检索模式:

RETR_EXTERNAL: 只检索最外面的轮廓，忽略内部轮廓
RETR_LIST: 检索所有轮廓，并以列表形式返回，不建立层次关系
RETR_CCOMP: 检索所有轮廓，组织为两层层次结构
- 顶层是各部分的外部边界
- 第二层是内部孔洞的边界
RETR_TREE: 检索所有轮廓，并重构嵌套轮廓的完整层次结构

轮廓逼近方法:

CHAIN_APPROX_NONE: 存储轮廓上的所有点
CHAIN_APPROX_SIMPLE: 压缩水平、垂直和对角线部分，只保留端点
- 例如，一个矩形轮廓只需要 4 个点，而不是沿着边界的所有点

轮廓分析常用功能:

轮廓面积: cv2.contourArea(contour) - 计算轮廓内部的面积
轮廓周长: cv2.arcLength(contour, closed) - 计算轮廓的周长
轮廓近似: cv2.approxPolyDP(contour, epsilon, closed) - 多边形近似
凸包检测: cv2.convexHull(contour) - 计算点集的凸包
边界矩形:
- 直矩形: cv2.boundingRect(contour) - 不考虑旋转的矩形
- 最小矩形: cv2.minAreaRect(contour) - 考虑旋转的最小面积矩形
最小外接圆: cv2.minEnclosingCircle(contour) - 能包含轮廓的最小圆

函数详解

`cv2.findContours(image, mode, method, contours=None, hierarchy=None, offset=None)`

功能: 查找图像中的轮廓
参数:
image: 输入图像，必须是 8 位单通道二值图像
mode: 轮廓检索模式
cv2.RETR_EXTERNAL: 只检索最外层轮廓
cv2.RETR_LIST: 检索所有轮廓，不建立层次关系
cv2.RETR_CCOMP: 检索所有轮廓，组织为两层层次结构
cv2.RETR_TREE: 检索所有轮廓，建立完整层次结构
method: 轮廓近似方法
cv2.CHAIN_APPROX_NONE: 存储所有轮廓点
cv2.CHAIN_APPROX_SIMPLE: 压缩水平、垂直和对角线段，只保留端点
contours: 输出的轮廓列表（可选）
hierarchy: 输出的层次结构（可选）
offset: 轮廓点偏移量（可选）
返回值: 元组 (contours, hierarchy)
contours: 轮廓列表，每个轮廓是一个点的数组
hierarchy: 层次结构信息

`cv2.drawContours(image, contours, contourIdx, color, thickness=None, lineType=None, hierarchy=None, maxLevel=None, offset=None)`

功能: 绘制轮廓
参数:
image: 输出图像
contours: 轮廓列表
contourIdx: 要绘制的轮廓索引，-1 表示绘制所有轮廓
color: 轮廓颜色 (tuple): (B, G, R)
thickness: 轮廓线宽度，-1 表示填充
lineType: 线条类型
hierarchy: 层次结构
maxLevel: 绘制层次的最大级别
offset: 偏移量

`cv2.contourArea(contour, oriented=False)`

功能: 计算轮廓面积
参数:
contour: 轮廓点数组
oriented: 是否考虑方向 (bool)
返回值: 轮廓面积 (float)

`cv2.arcLength(curve, closed)`

功能: 计算轮廓周长
参数:
curve: 轮廓点数组
closed: 轮廓是否封闭 (bool)
返回值: 轮廓周长 (float)

`cv2.approxPolyDP(curve, epsilon, closed)`

功能: 轮廓近似为多边形
参数:
curve: 轮廓点数组
epsilon: 近似精度，原始轮廓到近似轮廓的最大距离
closed: 轮廓是否封闭 (bool)
返回值: 近似后的轮廓点数组

# 轮廓检测示例
# 首先需要二值图像
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)

# 查找轮廓
contours, hierarchy = cv2.findContours(binary, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

# 绘制轮廓
cv2.drawContours(img, contours, -1, (0, 255, 0), 2)  # 绿色轮廓，线宽2

# 计算轮廓属性
for i, contour in enumerate(contours):
    area = cv2.contourArea(contour)
    perimeter = cv2.arcLength(contour, True)
    print(f"轮廓{i}: 面积={area:.2f}, 周长={perimeter:.2f}")

    # 轮廓近似
    epsilon = 0.02 * perimeter
    approx = cv2.approxPolyDP(contour, epsilon, True)
    print(f"近似后顶点数: {len(approx)}")

图像轮廓

图像处理技术

灰度图与颜色空间 #

阈值处理 #

函数详解 #

cv2.threshold(src, thresh, maxval, type) #

图像平滑 #

函数详解 #

cv2.blur(src, ksize, anchor=None, borderType=None) #

cv2.GaussianBlur(src, ksize, sigmaX, sigmaY=None, borderType=None) #

cv2.medianBlur(src, ksize) #

cv2.boxFilter(src, ddepth, ksize, anchor=None, normalize=True, borderType=None) #

形态学操作 #

函数详解 #

cv2.getStructuringElement(shape, ksize, anchor=None) #

cv2.erode(src, kernel, iterations=1, borderType=None, borderValue=None) #

cv2.dilate(src, kernel, iterations=1, borderType=None, borderValue=None) #

cv2.morphologyEx(src, op, kernel, iterations=1, borderType=None, borderValue=None) #

图像梯度 #

函数详解 #

cv2.Sobel(src, ddepth, dx, dy, ksize=3, scale=1, delta=0, borderType=None) #

cv2.Scharr(src, ddepth, dx, dy, scale=1, delta=0, borderType=None) #

cv2.Laplacian(src, ddepth, ksize=1, scale=1, delta=0, borderType=None) #

cv2.convertScaleAbs(src, alpha=1, beta=0) #

cv2.addWeighted(src1, alpha, src2, beta, gamma, dst=None, dtype=-1) #

Canny 边缘检测 #

函数详解 #

cv2.Canny(image, threshold1, threshold2, edges=None, apertureSize=3, L2gradient=False) #

图像金字塔 #

函数详解 #

cv2.pyrDown(src, dstsize=None, borderType=None) #

cv2.pyrUp(src, dstsize=None, borderType=None) #

cv2.resize(src, dsize, fx=0, fy=0, interpolation=cv2.INTER_LINEAR) #

图像轮廓 #

函数详解 #

cv2.findContours(image, mode, method, contours=None, hierarchy=None, offset=None) #

cv2.drawContours(image, contours, contourIdx, color, thickness=None, lineType=None, hierarchy=None, maxLevel=None, offset=None) #

cv2.contourArea(contour, oriented=False) #

cv2.arcLength(curve, closed) #

cv2.approxPolyDP(curve, epsilon, closed) #

灰度图与颜色空间

阈值处理

函数详解

`cv2.threshold(src, thresh, maxval, type)`

图像平滑

函数详解

`cv2.blur(src, ksize, anchor=None, borderType=None)`

`cv2.GaussianBlur(src, ksize, sigmaX, sigmaY=None, borderType=None)`

`cv2.medianBlur(src, ksize)`

`cv2.boxFilter(src, ddepth, ksize, anchor=None, normalize=True, borderType=None)`

形态学操作

函数详解

`cv2.getStructuringElement(shape, ksize, anchor=None)`

`cv2.erode(src, kernel, iterations=1, borderType=None, borderValue=None)`

`cv2.dilate(src, kernel, iterations=1, borderType=None, borderValue=None)`

`cv2.morphologyEx(src, op, kernel, iterations=1, borderType=None, borderValue=None)`

图像梯度

函数详解

`cv2.Sobel(src, ddepth, dx, dy, ksize=3, scale=1, delta=0, borderType=None)`

`cv2.Scharr(src, ddepth, dx, dy, scale=1, delta=0, borderType=None)`

`cv2.Laplacian(src, ddepth, ksize=1, scale=1, delta=0, borderType=None)`

`cv2.convertScaleAbs(src, alpha=1, beta=0)`

`cv2.addWeighted(src1, alpha, src2, beta, gamma, dst=None, dtype=-1)`

Canny 边缘检测

函数详解

`cv2.Canny(image, threshold1, threshold2, edges=None, apertureSize=3, L2gradient=False)`

图像金字塔

函数详解

`cv2.pyrDown(src, dstsize=None, borderType=None)`

`cv2.pyrUp(src, dstsize=None, borderType=None)`

`cv2.resize(src, dsize, fx=0, fy=0, interpolation=cv2.INTER_LINEAR)`

图像轮廓

函数详解

`cv2.findContours(image, mode, method, contours=None, hierarchy=None, offset=None)`

`cv2.drawContours(image, contours, contourIdx, color, thickness=None, lineType=None, hierarchy=None, maxLevel=None, offset=None)`

`cv2.contourArea(contour, oriented=False)`

`cv2.arcLength(curve, closed)`

`cv2.approxPolyDP(curve, epsilon, closed)`
