Harris 角点检测

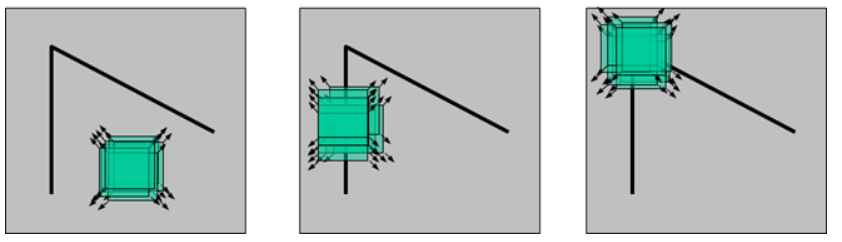

Harris角点检测示意图

核心原理

Harris 角点检测基于图像的局部自相关函数，通过分析像素点周围的梯度变化来识别角点。角点具有以下特性：

在多个方向上都有较大的梯度变化
是图像中的稳定特征点
对噪声具有一定的鲁棒性

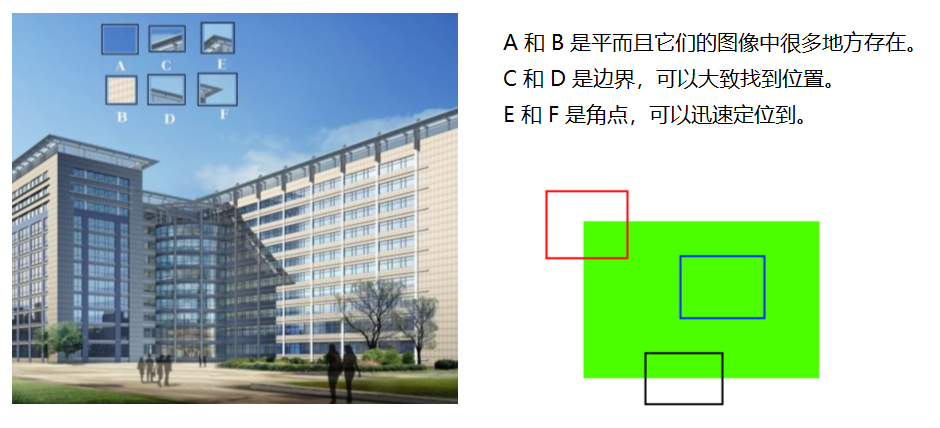

Harris角点检测原理

数学公式

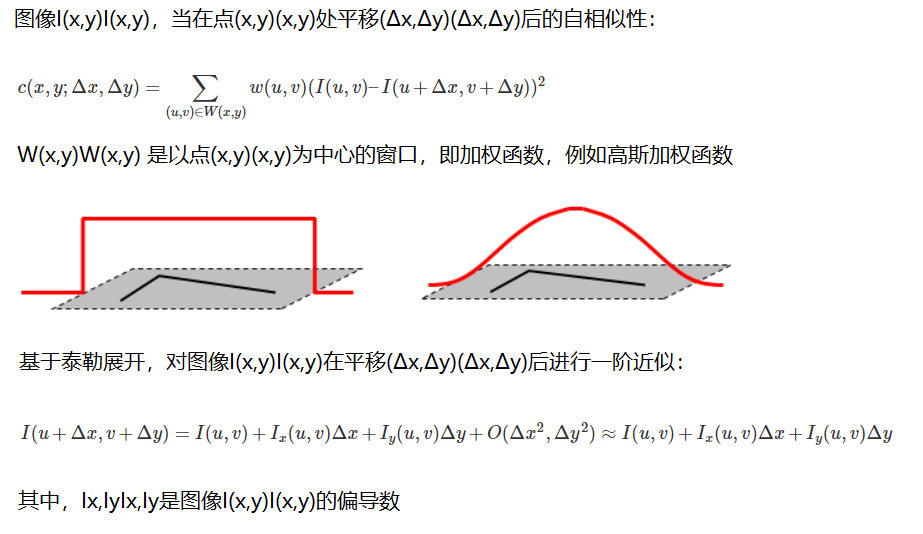

自相关函数

E (u, v) = \sum_{x, y} w (x, y) [I (x + u, y + v) - I (x, y)]^{2}

其中：

$w (x, y)$ 是窗口函数（通常为高斯函数）
$I (x, y)$ 是图像强度函数
$(u, v)$ 是位移量

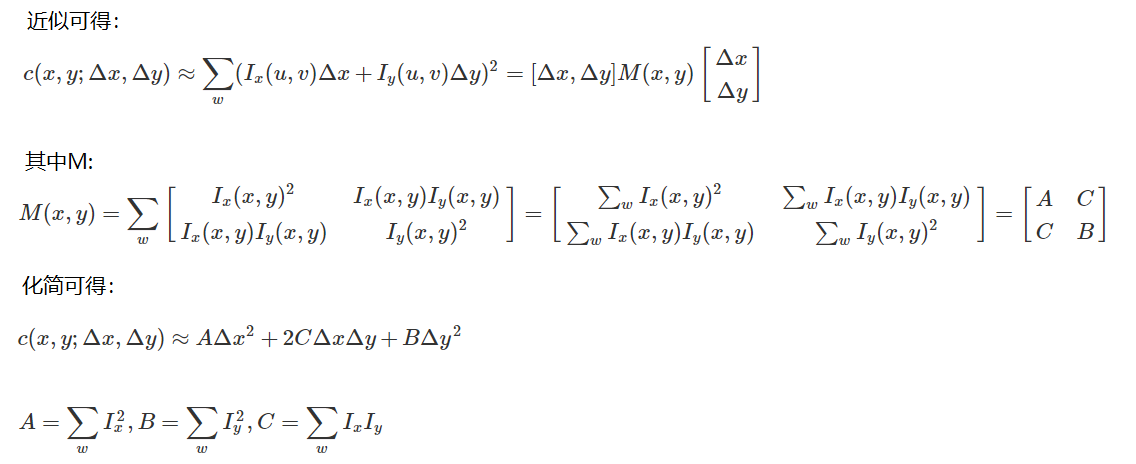

Harris 矩阵（结构张量）

M = \sum_{x, y} w (x, y) [\begin{matrix} I_{x}^{2} & I_{x} I_{y} \\ I_{x} I_{y} & I_{y}^{2} \end{matrix}]

其中：

$I_{x} = \frac{\partial I}{\partial x}$ ， $I_{y} = \frac{\partial I}{\partial y}$ 是图像梯度

Harris 响应函数

R = det (M) - k \cdot trace (M)^{2}

R = λ_{1} λ_{2} - k (λ_{1} + λ_{2})^{2}

其中：

$k \in [0.04, 0.06]$ 是 Harris 参数
$λ_{1}, λ_{2}$ 是矩阵 $M$ 的特征值

角点判定条件

$R > 0$ ：角点
$R < 0$ ：边缘
$R \approx 0$ ：平坦区域

流程图

graph LR
    A[输入图像] --> B[转换为灰度图]
    B --> C[计算图像梯度]
    C --> D[构建Harris矩阵]
    D --> E[计算响应函数R]
    E --> F[阈值化处理]
    F --> G[非极大值抑制]
    G --> H[标记角点]

    style A fill:#FF3D71,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style B fill:#00D4FF,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style C fill:#00C851,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style D fill:#FF9500,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style E fill:#9C27B0,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style F fill:#E91E63,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style G fill:#FF5722,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF
    style H fill:#4CAF50,stroke:#FFFFFF,stroke-width:3px,color:#FFFFFF

OpenCV 实现

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 基本Harris角点检测
def harris_corner_detection(image_path):
    """Harris角点检测基本实现"""
    # 读取图像
    img = cv2.imread(image_path)
    if img is None:
        print(f"无法读取图像: {image_path}")
        return None

    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

    # Harris角点检测
    dst = cv2.cornerHarris(gray, blockSize=2, ksize=3, k=0.04)

    # 标记角点
    img[dst > 0.01 * dst.max()] = [0, 0, 255]  # 红色标记

    return img

# 使用示例    img_path = '/images/notes/opencv/test_1.jpg'
result = harris_corner_detection(img_path)
if result is not None:
    cv2.imshow('Harris Corners', result)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

函数详解

`cv2.cornerHarris(src, blockSize, ksize, k, dst=None, borderType=cv2.BORDER_DEFAULT)`

功能: 执行 Harris 角点检测
参数:
src: 输入的灰度图像 (numpy.ndarray)
blockSize: 角点检测窗口大小 (int)
取值范围：通常为 2-7
较小值：检测更多细节，但可能包含噪声
较大值：检测更稳定的角点
ksize: Sobel 算子窗口大小 (int)
取值范围：1, 3, 5, 7
必须为奇数
影响梯度计算的精度
k: Harris 响应函数参数 (float)
取值范围：0.04-0.06
影响角点检测的灵敏度
dst: 输出图像 (可选)
borderType: 边界类型 (int, 可选)
返回值: Harris 响应图像 (numpy.ndarray)，数据类型为 float32
注意: 返回的是响应值图像，需要进一步处理才能获得角点坐标

`cv2.goodFeaturesToTrack(image, maxCorners, qualityLevel, minDistance, corners=None, mask=None, blockSize=3, useHarrisDetector=False, k=0.04)`

功能: 检测图像中的强角点，可以使用 Harris 检测器
参数:
image: 输入的灰度图像 (numpy.ndarray)
maxCorners: 返回的最大角点数 (int)
qualityLevel: 角点质量水平 (float)
取值范围：0-1
相对于最强角点的质量比例
minDistance: 角点之间的最小欧氏距离 (float)
corners: 输出角点数组 (可选)
mask: 感兴趣区域掩码 (可选)
blockSize: 角点检测窗口大小 (int, 默认 3)
useHarrisDetector: 是否使用 Harris 检测器 (bool, 默认 False)
k: Harris 检测器参数 (float, 默认 0.04)
返回值: 角点坐标数组 (numpy.ndarray)，形状为(N, 1, 2)

参数调优与示例

不同参数组合比较

def harris_parameter_comparison(image_path):
    """Harris角点检测参数比较"""
    img = cv2.imread(image_path)
    if img is None:
        print(f"无法读取图像: {image_path}")
        return

    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

    # 不同参数组合的测试
    parameters = [
        {'blockSize': 2, 'ksize': 3, 'k': 0.04, 'title': 'blockSize=2, k=0.04'},
        {'blockSize': 3, 'ksize': 3, 'k': 0.05, 'title': 'blockSize=3, k=0.05'},
        {'blockSize': 5, 'ksize': 5, 'k': 0.06, 'title': 'blockSize=5, k=0.06'},
    ]

    plt.figure(figsize=(15, 5))

    for i, params in enumerate(parameters):
        # Harris角点检测
        dst = cv2.cornerHarris(gray,
                              blockSize=params['blockSize'],
                              ksize=params['ksize'],
                              k=params['k'])

        # 创建结果图像
        img_copy = img.copy()
        img_copy[dst > 0.01 * dst.max()] = [0, 0, 255]

        # 显示结果
        plt.subplot(1, 3, i+1)
        plt.imshow(cv2.cvtColor(img_copy, cv2.COLOR_BGR2RGB))
        plt.title(params['title'])
        plt.axis('off')

    plt.tight_layout()
    plt.show()

# 使用示例
harris_parameter_comparison('/images/notes/opencv/test_1.jpg')

改进的 Harris 角点检测

def enhanced_harris_detection(image_path, threshold_ratio=0.01):
    """增强版Harris角点检测"""
    img = cv2.imread(image_path)
    if img is None:
        print(f"无法读取图像: {image_path}")
        return None

    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

    # Harris角点检测
    dst = cv2.cornerHarris(gray, 2, 3, 0.04)

    # 膨胀操作，增强角点
    dst = cv2.dilate(dst, None)

    # 找到角点位置
    corners = np.where(dst > threshold_ratio * dst.max())

    # 绘制角点
    result = img.copy()
    for y, x in zip(corners[0], corners[1]):
        cv2.circle(result, (x, y), 3, (0, 255, 0), -1)

    return result, len(corners[0])

# 使用示例
result, corner_count = enhanced_harris_detection('/images/notes/opencv/test_1.jpg')
if result is not None:
    print(f"检测到 {corner_count} 个角点")
    cv2.imshow('Enhanced Harris Corners', result)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

Harris角点检测参数对比

优缺点分析

优点

计算效率高：相比其他特征检测算法，Harris 检测速度快
对噪声鲁棒：对一定程度的噪声具有抵抗能力
理论基础扎实：基于图像梯度的数学原理清晰
实现简单：算法逻辑简单，易于理解和实现

缺点

尺度敏感：对图像缩放敏感，缺乏尺度不变性
旋转敏感：对图像旋转敏感，缺乏旋转不变性
只检测角点：只能检测角点，无法检测其他类型的特征
无特征描述：只提供角点位置，不提供特征描述符

应用场景

适用场景

简单几何图形检测：矩形、三角形等几何形状的角点
建筑物检测：建筑物的角点和边缘
实时应用：对速度要求高的场景
预处理步骤：作为其他算法的预处理步骤

不适用场景

复杂纹理匹配：需要更复杂的特征描述
尺度变化大：图像存在显著尺度变化
旋转变化大：图像存在显著旋转变化
光照变化大：光照条件变化剧烈

实际应用示例

棋盘格角点检测

def detect_chessboard_corners(image_path):
    """棋盘格角点检测"""
    img = cv2.imread(image_path)
    if img is None:
        print(f"无法读取图像: {image_path}")
        return None

    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

    # 方法1：使用Harris角点检测
    dst = cv2.cornerHarris(gray, 2, 3, 0.04)

    # 方法2：使用goodFeaturesToTrack结合Harris检测器
    corners = cv2.goodFeaturesToTrack(gray,
                                     maxCorners=100,
                                     qualityLevel=0.01,
                                     minDistance=10,
                                     useHarrisDetector=True,
                                     k=0.04)

    # 绘制角点
    result = img.copy()
    if corners is not None:
        for corner in corners:
            x, y = corner.ravel().astype(int)
            cv2.circle(result, (x, y), 3, (0, 255, 0), -1)

    return result

# 使用示例
result = detect_chessboard_corners('/images/notes/opencv/chessboard.jpg')
if result is not None:
    cv2.imshow('Chessboard Corners', result)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

建筑物角点检测

def detect_building_corners(image_path):
    """建筑物角点检测"""
    img = cv2.imread(image_path)
    if img is None:
        print(f"无法读取图像: {image_path}")
        return None

    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

    # 预处理：增强对比度
    clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8, 8))
    enhanced = clahe.apply(gray)

    # Harris角点检测
    dst = cv2.cornerHarris(enhanced, 3, 3, 0.04)

    # 阈值化和非极大值抑制
    threshold = 0.01 * dst.max()
    corners = np.where(dst > threshold)

    # 绘制角点
    result = img.copy()
    for y, x in zip(corners[0], corners[1]):
        cv2.circle(result, (x, y), 5, (0, 0, 255), -1)

    return result

# 使用示例
result = detect_building_corners('/images/notes/opencv/building.jpg')
if result is not None:
    cv2.imshow('Building Corners', result)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

棋盘格角点检测示例

实用技巧与最佳实践

角点检测优化技巧

def optimized_harris_detection(image_path, **kwargs):
    """优化的Harris角点检测"""
    # 默认参数
    params = {
        'blockSize': 2,
        'ksize': 3,
        'k': 0.04,
        'threshold_ratio': 0.01,
        'use_clahe': True,
        'dilate_kernel': None
    }
    params.update(kwargs)

    img = cv2.imread(image_path)
    if img is None:
        print(f"无法读取图像: {image_path}")
        return None

    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

    # 可选的对比度增强
    if params['use_clahe']:
        clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8, 8))
        gray = clahe.apply(gray)

    # Harris角点检测
    dst = cv2.cornerHarris(gray,
                          params['blockSize'],
                          params['ksize'],
                          params['k'])

    # 可选的膨胀操作
    if params['dilate_kernel'] is not None:
        dst = cv2.dilate(dst, params['dilate_kernel'])

    # 阈值化处理
    threshold = params['threshold_ratio'] * dst.max()
    corners = np.where(dst > threshold)

    # 创建结果图像
    result = img.copy()
    for y, x in zip(corners[0], corners[1]):
        cv2.circle(result, (x, y), 3, (0, 255, 0), -1)

    return result, len(corners[0])

# 使用示例
result, count = optimized_harris_detection('/images/notes/opencv/test_1.jpg',
                                          threshold_ratio=0.02,
                                          use_clahe=True)
if result is not None:
    print(f"检测到 {count} 个角点")
